半光尼龙再生颗粒之消光剂的重要性
人气：
发表时间：2022-12-30 14:38:32

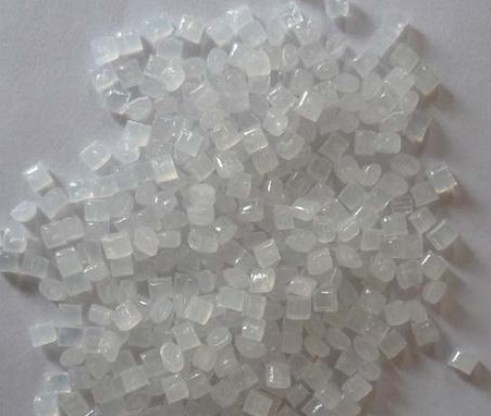

半光尼龙(PA66改性，PA610，，PA12，PA1010，PA1012，尼龙改性，增强尼龙，阻燃尼龙)再生颗粒通常都要加入0.3%-2.5%的消光剂，消光剂的品质、加入方法、分散性对切片纺丝的可纺性、消耗甚至染色性都具有极大的影响，甚至可以说是至关重要。尼龙再生颗粒聚合使用的消光剂多为锐太型TIO2，尽管金红石型TIO2消光效果更好，但它的硬度太大，容易磨损切片滚刀和纺丝喷丝孔，半光和全光尼龙再生颗粒聚合用消光剂以锐太型TIO2居多。
消光剂对半光尼龙(PA66改性，PA610，，PA12，PA1010，PA1012，尼龙改性，增强尼龙，阻燃尼龙)再生颗粒性能影响较大的几个指标有：粒径、粒径分布、纯度、分散性、白度等。消光剂粒径一般在0.15-0.35μm，粒径太大，不仅影响TIO2对短波光的散射能力，降低消光效果，而且容易堵塞喷丝板，纺丝断头率上升。
粒径过小，比如低于0.1μm，光线会从消光剂颗粒间隙通过，不发生反射或折射，消光效果降低，甚至丧失消光性能。为了保证尼龙再生颗粒的可纺性和染色性，TIO2的粒径控制在0.3μm最佳，90%以上的粒径小于1μm，5μm以上的颗粒尽可能没有。
关于半光尼龙再生颗粒之消光剂的重要性的信息，请拨打免费电话：4008-118-928 进行沟通咨询，技术手机同微信：18621317168 欢迎你的来电交流！
