主页 > 新闻资讯 >
金牌供应商 品质首选
天津谷骐科技有限公司
地址:天津市和平区卫津路财富大厦B11层
www.zengqiangnilong.com

尼龙加玻纤常见注塑温度简单明细

人气: 发表时间:2021-01-08 14:07
     今天要跟大家共同学习的是尼龙(PA610,PA612,PA12,PA1010,PA1012,尼龙改性)加玻纤常见注塑温度简单明细!
     尼龙66加纤增强的主要原理是玻纤/树脂界面上连接必然是使用到模塑件上的力传导到玻纤上,因此玻纤的长度被充分利用,起到树脂增强的目的。以尼龙加纤30为例,改性PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高,耐疲劳强度是未增强的2.5倍。

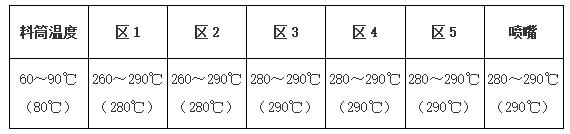

     其实要达到好的效果,跟生产加工工艺的关系也是比较大的。因为加纤的原因,流动较增强前差,所以注射压力和注射速度要适当提高,机筒温度提高10~40℃。注塑温度可以参考下面的表格,常规尼龙66的注塑温度如下:
     通常在加玻纤后,一般加工温度要提高10~20度。如果在结构复杂,为了得到一个良好的外观,玻纤量比较高的情况下,温度可能会达到更高,甚至320℃。
     由于玻纤在注塑过程中会沿流动方向取向,引起力学性能和收缩率在取向方向上增强,导致制品变形翘曲,因此,模具设计时,浇口的位置、形状要合理,工艺上可以提高模具的温度,制品取出后放入热水中让其缓慢冷却。另外,加入玻纤的比例越大,其对注塑机的塑化元件的磨损越大,最好是采用双金属螺杆、机筒。
注:PA610,PA612,PA12,PA1010,PA1012,尼龙改性等系列产品供应商,如有任何需求欢迎您随时来电垂询!
      关于尼龙加玻纤常见注塑温度简单明细的文章转载请注明:http://www.zengqiangnilong.com/news/1197.html
