主页 > 新闻资讯 >
金牌供应商 品质首选
天津谷骐科技有限公司
地址:天津市和平区卫津路财富大厦B11层
www.zengqiangnilong.com

影响玻纤增强尼龙66注塑成型收缩料的主要因素及原因分析

人气: 发表时间:2020-09-28 11:41
     影响玻纤增强尼龙66注塑成型收缩料的主要因素及原因分析:
     1. 影响玻璃纤维增强尼龙66注塑成型收缩率的主要因素
     模具尺寸可由制品尺寸加上收缩率求得,所以在模具设计时,需要考虑收缩率的主要因素:
     树脂压力、树脂温度、模具温度、浇口截面积、注射时间、冷却时间、制品壁厚、增强材料、定向性、注射速度
     树脂压力
     树脂压力对收缩率影响很大,树脂压力若大,收缩率变小,制品尺寸则大。即使在同一模腔内,树脂压力也因制品形状不同而异,因此产生收缩率差异。在多腔模的场合,各模腔内树脂压力容易产生差异,结果各模腔的收缩率也不相同。
     模具温度
     无论是非结晶性树脂或是结晶性树脂,模具温度若高,收缩率则变大.精密成型要将模具温度维持在特定温度。在模具设计时,必须注意冷却回路设计。
     浇口截面积
     一般说来,改变浇口截面积时,收缩率也变化.收缩率随着浇口尺寸变大而变小,这与树脂的流动性有关。
     制品壁厚度
     制品壁厚度也影响收率.对于非结晶性树脂,因树脂对壁厚的收缩率影响倾向不同,壁厚大,收缩率也大,反之,收缩率变小。而对于结晶性树脂,必须避免壁厚变化特别大。在多腔模的情形,如果模腔壁厚有差异,收缩率也将产生差异。
     增强材料含量
     用玻瑞纤维增强树脂时,加玻纤量愈多,收缩率则愈小,流动方向的收缩率比横向收缩率小,根据树脂其差较大,为了防止扭曲飞翘曲,必须考虑浇口形状飞侥口位置和浇口数。
     定向性
     定向性虽有较大差异,然而对所有树脂都存在定向性。结晶性树脂的定向性特别大,由于壁厚和成型条件而有差异。
     此外,还有产生成型后收缩,其主要因素有:
内部应力缓和、结晶、温度、湿度
     2.针对玻璃纤维增强尼龙66注塑成型收缩可采取的措施
     流道,浇口平衡
     如上所述,收缩率因树脂压力变化。在单腔模多点浇口以及多腔模的情形。
     要同样进行充模,就要进行浇口平衡。树脂流动与在流道中的流动阻力有关,所以在取浇口平衡前最好取流道平衡。
     模腔排列
     为了使成型条件的设定容易,所以需要注意模腔排列。由于熔融树脂将热带入模具,在一般模腔排列的情况下,模具温度分布呈以浇口为中心的同心圆状。所以在选择多腔模的模腔排列时,既要易取流道平衡,又要取以浇口为中心的同心回状排列。
     3. 防止玻璃纤维增强尼龙66成型变形
     玻璃纤维增强尼龙66成型变形产生的原因是在不均匀的收缩下有内应力,所以需要防止不均匀地收缩。在齿轮中心有孔的圆形制品的情形,必须在中心设浇口.然而在树脂的流动方向与垂直方向收缩率有较大差异时,却有产生椭圆的缺点,在需要更高精度的圆度时,需要设成3点或6点浇口。
     但需要充分注意各浇口的平衡。在使用侧浇口时,3点浇口将使圆筒状制品内径增大,在外表和端面不允许浇口痕迹的情形少使用内侧多点匀分浇口,可以得到良好结果。

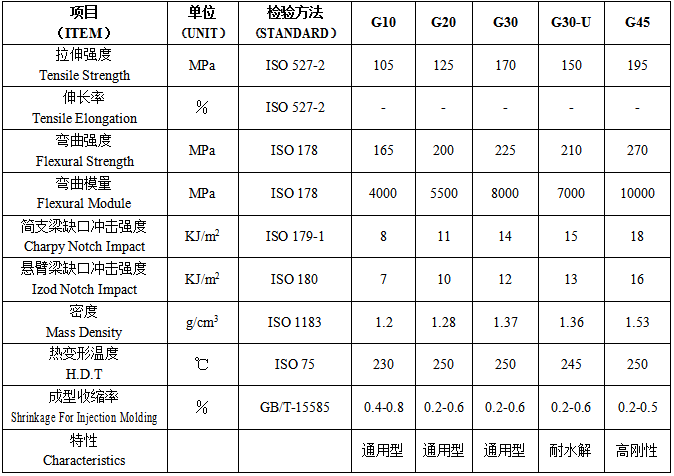

     4、常用的玻璃纤维增强尼龙66产品型号
      关于影响玻纤增强尼龙66注塑成型收缩料的主要因素及原因分析的文章转载请注明:http://www.zengqiangnilong.com/news/1089.html
